板厚0.1mmのアルミエルボ薄板溶接【技能賞受賞】
| 製品カテゴリ | 薄板溶接・微細溶接 |
|---|---|
| 業界 | なし |
| 材質 | A1N30 |
| 板厚 | ｔ0.1ｍｍ |
| サイズ・精度 | 157ｍｍ×110ｍｍ×157ｍｍ |
板厚0.1mmのアルミエルボ薄板溶接【技能賞受賞】の特徴

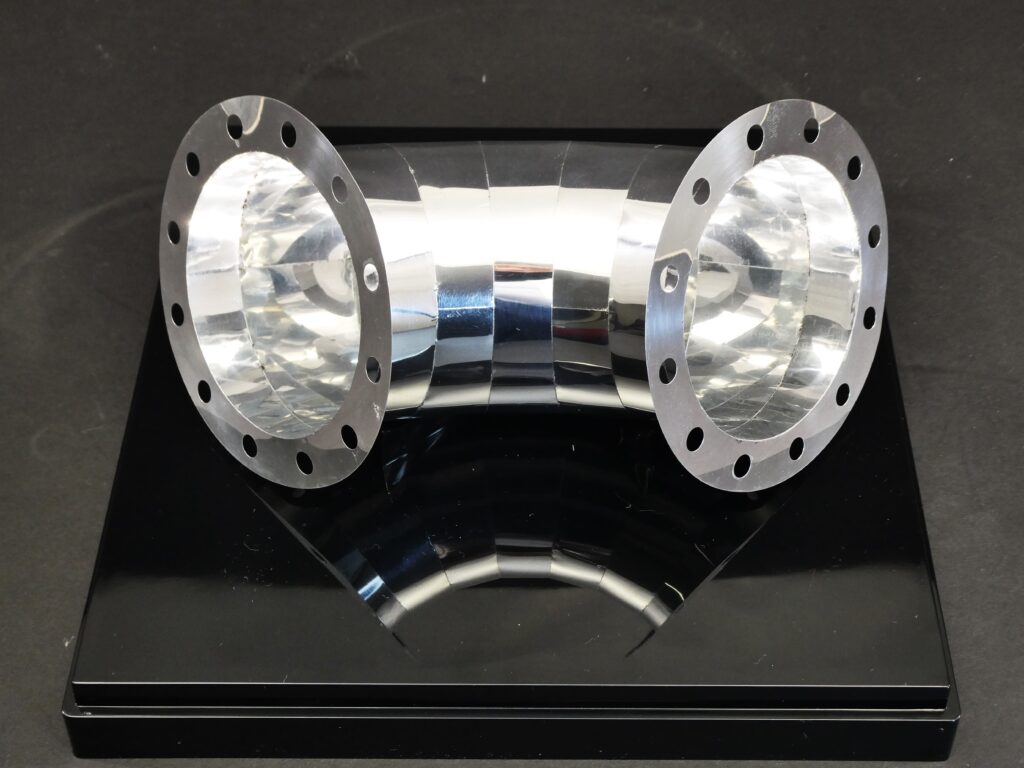

アマダスクール主催『優秀板金製品技能フェア』出品のため製作した、薄板アルミの90度エルボです。
アルミはそもそも酸化膜の影響や熱伝導率の良さから溶接自体が難しく、今回はさらに薄肉なので溶接不良が起こりやすい材料になります。
また今回の製品は、エルボ部の気密性を確保するため、肉盛り溶接を実施しましたが、適切なワイヤーが市販されていませんでした。
そのため、板厚0.1mmのアルミ板をレーザーで幅0.2mmに切断し、自作の肉盛りワイヤーとして使用しました。
このほか、薄板のアルミを溶接するためのノウハウがたくさん詰まった製品となります。
詳細につきましては、ぜひ受賞を記念して製作した作品紹介ページをご覧ください。
